Как сделать багажник на крышу ваз своими руками

Каждому автовладельцу однажды становится слишком тесно в машине — например, когда он начинает ремонт и возит в автомобиле плитку и штукатурку или спешит по весне с саженцами на дачу. Эффективнее всего в этой ситуации разместить багаж на крыше авто при помощи специального приспособления. Однако цены на качественные багажники колеблются от нескольких тысяч до двух — трёх десятков тысяч рублей. Простое и практичное решение — сделать багажник своими руками.

Содержание

Зачем нужен багажник на крыше авто

Багажник на крышу обязательно пригодится, если вы:

  • затеяли ремонт и самостоятельно перевозите строительные материалы;
  • переезжаете, перевозите большое количество вещей;
  • увлекаетесь активными видами отдыха, будь то велоспорт, сноуборд, горные лыжи, рыбалка, охота, туризм и т. д.
Багажник на крышу машины

Багажник-рейлинг — минималистичное решение для заядлых путешественников

Виды и фото самых распространённых конструкций

Для начала стоит определиться с видом багажника на крышу автомобиля, который необходим именно вам. Различают несколько типов конструкций:

  • багажник универсального типа. Представляет собой несколько поперечных реек и фиксирующих скоб. Подходит практически для всех моделей автомобилей: от грузового «Соболя» до крутого «Джипа»;

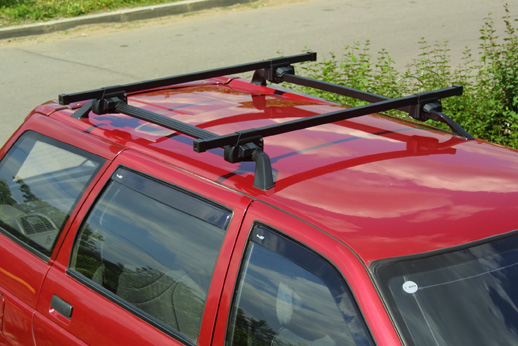

    Универсальный багажник на гладкую крышу

    Универсальный багажник с креплениями без труда устанавливается на гладкую крышу авто

  • экспедиционный (туристический) багажник. Отличается от универсального более крепкой конструкцией, надёжным днищем и большей грузоподъёмностью: в экспедиционный багажник можно поместить до 200 килограммов груза. Конструкция экспедиционного багажника позволяет крепить к нему снаряжение, запаски, осветительные фонари и т. д., а также защищает поверхность кузова автомобиля от повреждений вроде царапин от веток;
    Экспедиционный багажник

    Экспедиционные багажники чаще всего устанавливают на внедорожниках

  • багажник для велосипеда. По сути, это специальные держатели (штанги с «зацепом» за раму), которые крепятся к поперечинам багажника;
    Багажник для велосипеда

    Багажник для велосипеда незаменим для любителей природы и велопрогулок

  • бокс (кофр). Боксы бывают жёсткими и мягкими. Жёсткие боксы представляют собой ящики из пластика, мягкого или ABS пластика, а мягкие — мешки из специальной водонепроницаемой ткани. Крепятся они на рейлинги.
    Багажник-кофр на крышу

    Багажник-кофр на крышу представляет собой самый удобный, но довольно дорогой вариант

При наличии необходимой сноровки, терпения, времени и желания можно своими руками изготовить багажник любого типа. Наиболее востребованными и экономически выгодными считаются универсальные и экспедиционные багажники. Именно их чаще всего выбирают автовладельцы.

Перед тем как приступить непосредственно к процессу, следует отметить, что за изготовление багажника хозяин автомобиля берётся на свой страх и риск и за возможные последствия несёт ответственность он сам.

Видео: как сделать хороший багажник своими руками

И также стоит обратить внимание на то, что багажник вряд ли будет нужен вам постоянно, поэтому стоит подумать о том, чтобы сделать его съёмным, и пользоваться им по мере необходимости.

Универсальный багажник для автомобиля

Неопытному мастеру лучше начинать с изготовления самого простого типа багажника. По сути, предстоит сделать две поперечины. Для этого понадобится:

  • металлопрофиль, например, размерами 20Х30 мм и толщиной стенки 1,5–2,0 мм (в идеале — алюминиевый, поскольку он легче);
  • хомуты для глушителя — 4 штуки. С их помощью багажник будет крепиться к крыше (в случае, если имеются рейлинги);
  • монтажная пена;
  • машинка для шлифовки;
  • стеклоткань плотностью 300 г/кв. м.;
  • краска.

Пошаговое изготовление

Чтобы изготовить багажник в соответствии с параметрами авто и надёжно закрепить его на крыше, следуйте приведённому ниже алгоритму:

  1. Для начала распиливаем поперечины. Длина поперечин должна соответствовать ширине кузова автомобиля.
  2. Поперечины покрываем пеной как изнутри, так и снаружи. Слой должен быть довольно плотным: это позволит на следующем этапе придать поперечинам необходимую форму.
  3. После высыхания пены стачиваем её при помощи шлифовальной машинки. На первом этапе придаём профилю форму правильного параллелепипеда, а затем вносим конструктивные изменения в целях улучшения аэродинамики, в частности, стачиваем углы.
  4. Поскольку пена имеет рыхлую структуру, поперечины можно дополнительно замазать шпатлевкой для автомобиля — так их поверхность станет ровнее.
  5. Обматываем поперечины стеклотканью в три слоя.
  6. Красим поперечины и ждём высыхания.
  7. В это время займёмся изготовлением крепежей. В нашем случае мы решили пойти по пути наименьшего сопротивления и воспользоваться хомутами для глушителя. Их нужно подготовить — подпилить нижнюю часть хомута, чтобы получилась ровная пластинка для более плотного прилегания.
  8. Просверливаем в поперечинах отверстия. С каждой стороны должно получиться по два симметрично расположенных отверстия. Расстояние между ними должно совпадать с «ушками» хомута.
  9. Закрепляем поперечины на рейлингах. Чтобы не повредить поперечины хомутами, в местах их соприкосновения можно положить резиновые прокладки.

Видео: особенности крепления конструкции на автомобиль «Ока»

Экспедиционный багажник типа «корзина»

Технология изготовления экспедиционного багажника будет на порядок сложнее. В этом случае потребуется предварительно составить чертёж. Кроме того, не обойтись без сварочного аппарата и умения обращаться с металлом.

Экспедиционный багажник-сетка

Сетчатое основание — практичное решение для экспедиционного багажника

Чертёж конструкции

Возьмём за образец самодельный багажник для Chevrolet Niva. Длина багажника составит 163 см, ширина — 123 см. Для изготовления экспедиционного багажника потребуется металлопрофиль 15Х15 (ок. 9 п. м.), 20Х20 (ок. 7 п. м.), 25Х25 (ок. 7 п. м.) и 30Х20 (ок. 6 п. м.).

Экспедиционный багажник на Ниву

Экспедиционный багажник на Ниву по этому чертежу вполне можно сделать самостоятельно

Последовательность действий мастера:

  1. Начинаем изготовление багажника с основания: варим периметр. Продольные направляющие — из профиля 30Х20, поперечные перемычки — из профиля 20Х20.
  2. Ввариваем в периметр несущие перемычки из профиля 30Х20. За них платформа будет крепиться к рейлингам.
  3. Сокращаем расстояние между несущими перемычками, вваривая дополнительные поперечные из профиля 20Х20.
  4. Изготавливаем дугу, которая будет расположена спереди в целях улучшения аэродинамики: от краёв профиля отмеряем по 5 см и вырезаем треугольный сектор, после чего загибаем профиль. Привариваем дугу с внешней стороны периметра.
  5. Для повышения прочности конструкции скрепляем перемычки между собой отрезками профиля 15Х15. При желании перемычки, не являющиеся несущими, можно заменить металлической сеткой или листовой нержавеющей сталью.
  6. Делаем бортики. Профиль режем на куски длиной 6–10 см и привариваем к основе. При желании их можно посадить на резьбу — тогда бортики и верхнюю часть багажника можно будет снимать.
  7. Настал черёд верхней перекладины. По своим размерам она должна повторять нижнюю, однако боковые перекладины должны быть чуть короче, а стойки, соединяющие их с основой, располагаются под углом для улучшения аэродинамики.
  8. Крепим багажник способом, аналогичным вышеописанному. Важный момент: для равномерного распределения веса экспедиционный багажник следует крепить на шесть точек.

В случае если у автомобиля нет рейлингов, придётся изготовить опоры самостоятельно из куска листового металла. Можно поставить на кронштейны, но для этого придётся сверлить кузов.

Экспедиционный багажник отличается повышенной по сравнению с обычным багажником функциональностью. Например, к нему можно прикрепить противотуманные фары — достаточно приварить кронштейн крепления фары к наклонному соединительному элементу спереди (см. пункт 7).

Кроме того, в экспедиционном багажнике удобно возить лопату. Зафиксировать её можно при помощи обычного крепления для труб.

Видео: крепёж конструкции на внедорожник

Багажник на крышу: плюсы и минусы

О преимуществах, которые предоставляют автовладельцу багажники на крышу, мы уже начинали говорить выше. Теперь разберём их более подробно.

Достоинства конструкции

Преимуществ у багажника на крышу немало:

  • самым очевидным плюсом, безусловно, является дополнительное место для вещей. Так, на крыше можно с лёгкостью разместить три велосипеда или же все необходимое для отдыха на природе — палатку, надувную лодку, рыболовное снаряжение и т. д. А ёмкость кажущихся довольно компактными боксов может составлять до 300–800 литров;
  • появляется возможность возить нестандартные, например, очень длинные грузы (вроде лестниц, досок, труб и т. д.);
  • благодаря тому, что часть багажа перемещается на крышу, становится гораздо свободнее, комфортнее и безопаснее в салоне;
  • за счёт багажника на крыше происходит более равномерное распределение нагрузки. Так, если весь груз находится в багажнике, машина «проседает». Из-за этого уменьшается дорожный просвет и возникает опасность опрокидывания.

Возможные проблемы

Вместе с очевидными плюсами, багажники на крышу автомобиля имеют ряд недостатков:

  • они, как правило, негативно сказываются на аэродинамических свойствах автомобиля. Багажник неправильной формы будет создавать дополнительное сопротивление воздушным потокам, а значит, пострадает и устойчивость автомобиля. Из-за этого также может возникать дополнительный шум.
  • автомобиль с багажником на крыше существенно прибавляет в высоте, а значит, не сможет проезжать по участкам дороги, на которых установлены соответствующие ограничения.
  • сам багажник, даже порожний, весит от 1,5 до 15 кг и более, что увеличивает общий вес машины, а следовательно, расход топлива. По некоторым оценкам, незагруженный багажник увеличивает расход бензина на 0,2 л на 100 км в городских условиях.

Итак, вы узнали, какие бывают багажники на крышу автомобиля, познакомились с их достоинствами и недостатками, выяснили, как самостоятельно изготовить некоторые из них. Теперь вам не придётся ломать голову над тем, как разместить в машине все палатки, спиннинги, рюкзаки и прочее снаряжение — всему этому найдётся место на крыше авто. Вам же остаётся расслабиться и получать удовольствие от отдыха. Удачи на дорогах!
